直流高压发生器灭磁过电压测试装置厂家直销规格多样

直流高压发生器避雷器阀片直流参数测试仪一、用途及特点该测试仪用于测量氧化锌压敏电阻的压敏电压（U1mA）和 0.75U1mA下的泄漏电流（Id）。该测试仪采用高频高压技术，高压的产生、控制以及测量等环节有机结合，构成一个大的闭环系统，产生高精度恒流、恒压源。并有多重保护，可靠。整个测试过程，只需按一下测量钮，测试仪便在几秒钟内自动完成所有项目的测量。该测试仪测量系统数字化，稳定性好，精度高，检测结果以三位半LED数字显示，并有记忆功能，直观清晰。二、简要工作原理人工按一下检测量钮，便启动直流高压电源，由程序控制器从FL上采样，产生1mA的恒流通过试品，经FY自动测量U1mA值，然后又由程序控制器发出指令产生0.75U1mA的恒定电压加在试品上，进而从FL上测得流过MOA的电流Id。此两值U1mA和Id以LED数码分别显示在两块表头上，并可长时间保存，以便读数。，程序控制器关闭直流高压电源，自动放电，发出指示，告知测量完毕。三、主要技术指标1、测量范围：压敏电压：0-10.00kV泄漏电流：0-1000μA恒 流：1mA2、分辨力：压敏电压0.01kV，泄漏电流：1μA。3 准确度：压敏电压: ±（１.5％＋2个字）泄漏电流：±（１.5％＋2个字）恒 流：±（１.5％＋2个字）4、工作电源：220V±10％ 50Hz四、操作规程1、将测试仪后面板上的接地端子可靠接地；2、将试品接在后面板“H”—“L”端子之间(“L（红色）”端不得与外壳和地相连接)；3、接通测试仪电源，打开后面板上的电源开关

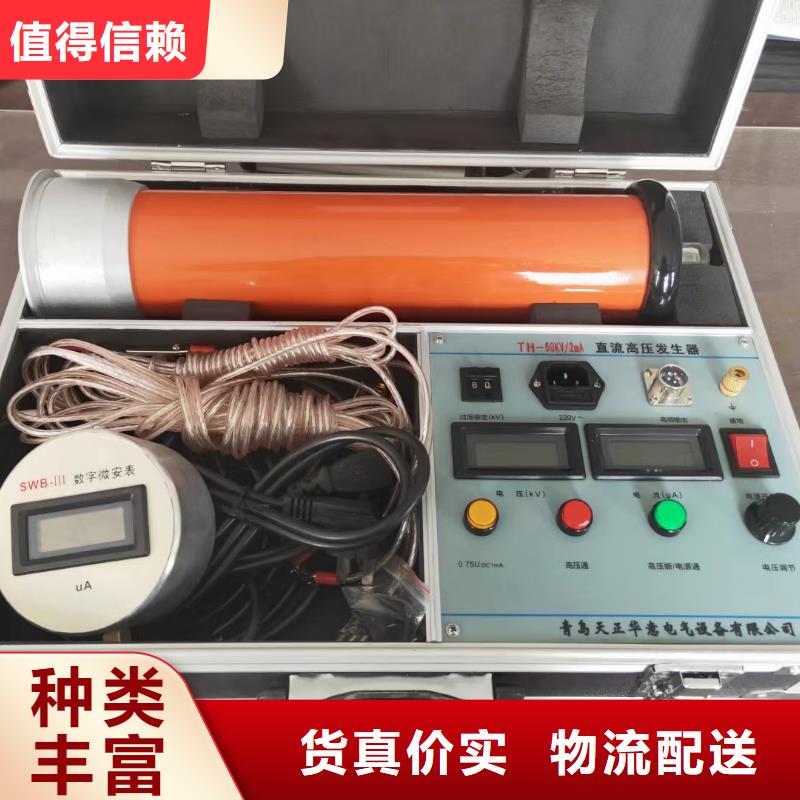

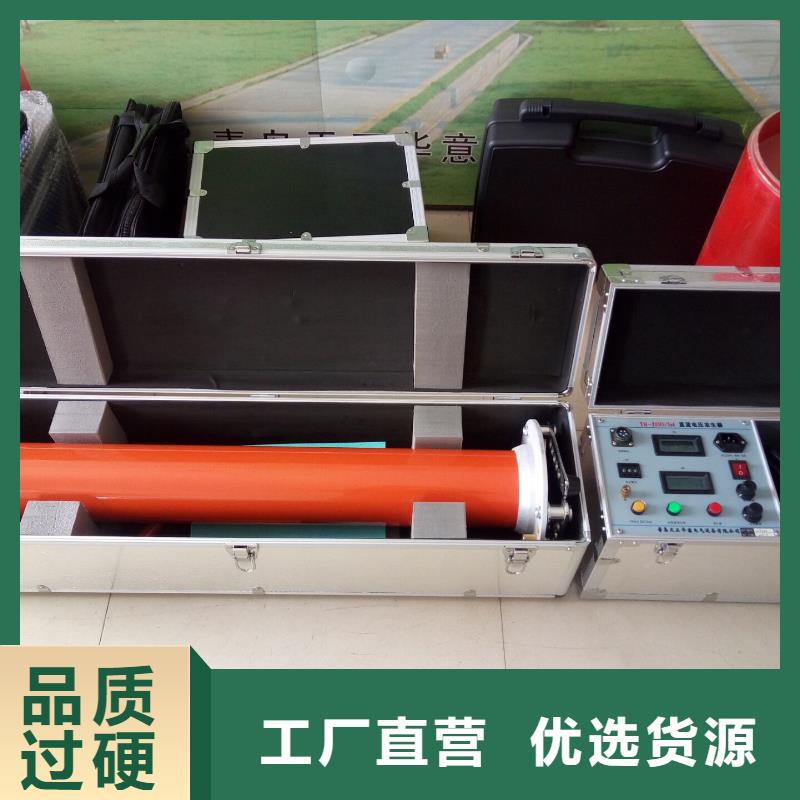

直流高压发生器直流高压发生器技术说明书青岛天正华意电气设备有限公司1 简介TH-ZGF5kV/30mA直流高压发生器由中频逆变倍压整流电路，专用的PWM脉宽调制芯片和高压大功率MOSFET器件组成，并含有0.5U电压输出、电流电压保护值设定、定时设定和保护时声光报警等功能。仪器具有高精度、高稳定、便携式、功能全的特点。各项技术指标符合我国现行标准ZB F24 003-90《便携式直流高压发生器通用技术条件》的要求。注：“/”前方框处的数字表示仪器的 输出工作电压，单位是kV，“/”后方框处的数字表示在 输出电压时仪器可输出的 电流，单位是mA。2 原理方框图图13 主要技术性能工作电源：电压 220V±22V频 率： 50Hz或60Hz；显示精度：±1％；纹波系数：≤1％；工作方式：间断使用，每次不超过30min；环境温度：0℃—40℃；相对湿度：≤85％，无凝露。
